EVファン -速度調整機能付-

  • 空気
  • 畜産用

吊下タイプ インバータファン（組立式） -100cmタイプ-
NK-14EFB

  • 現地まで楽々持ち運び、現地で楽々組立方式

  • 梱包容量、従来品の1/3の省スペース

  • 主要部品には高耐食性鋼板（ZAM）を採用

  • 材質
    ベルマウス：ZAM／羽根：ZAM／スパイダー：ZAM

  • 温度センサーなし

  • 専用コントローラ必要

NK-14EFB

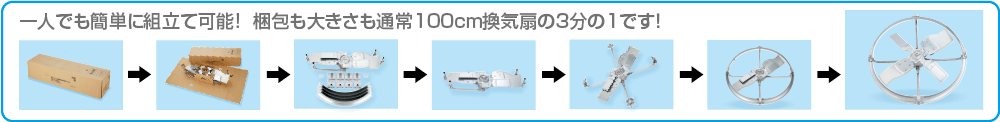

梱包内容

※NK-14EZB（-50）共通

    1. ①上ケース

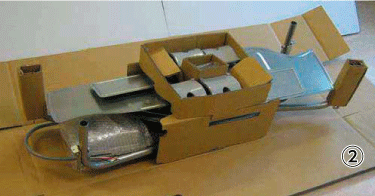

    2. ②下ケース
    1. ②下ケース
    1. ③モーター
    2. ④ベルマウス：4個
    3. ⑤羽根部分
    4. ⑥脚：4本
    5. ⑦インバータ（NK-14EFBのみ）
    1. ⑧結束バンド
    2. ⑨取付金具：4個
    3. ⑩脚固定用ネジ：4個
    4. ⑪補助翼固定用ネジ：4個
    5. ⑫インバータ固定ナット：2個
    1. ⑬連結部品A：4個
    2. ⑭連結部品B：4個

仕様

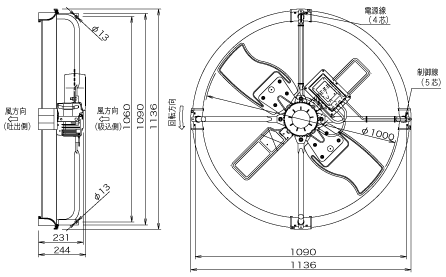

外形寸法図（単位mm）

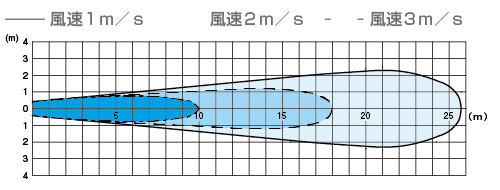

風速分布図

仕様書ダウンロード

取扱説明書ダウンロード

品番表

品番 周波数
（Hz）		 呼径
（cm）		 電源
（V）		 公称出力
（W）		 風量
（m3/min）		 消費電力
（W）		 電流値
（A）		 回転数
（min-1）		 騒音
（dB）		 質量
（kg）		 ガード 備考
JIS C 9601
NK-14EFB 50/60 100 3相200 400 160〜700 470 2.0 135～860 67 24 オプション 高所取付用

  • 付属品：ビニール袋2枚　結束バンド2本

  • 相間アンバランス率を2%以内にしてください。
    相間アンバランス率の計算式。相間アンバランス率(%) = 3相平均電圧(V) ÷ (最大電圧(V) - 最小電圧(V)) × 67

  • 本製品は電子サーマル機能（モーター過負荷保護）付きです。

  • 風量は、JIS C 9601（扇風機）の算出方法によります。

  • 本製品のみ新設の場合は以下の商品（別売品）とセットでご使用ください。
    ・専用コントローラ（FKD01・NK-FKB01）

  • 各特性値は静圧0Pa時における基準値を示します。

  • 騒音値はファン・換気扇後方および両側面から1.5mの平均値を示します。

※適応するブレーカーは4Aです。

EVファン

吊下タイプ（組立式） -100cmタイプ-

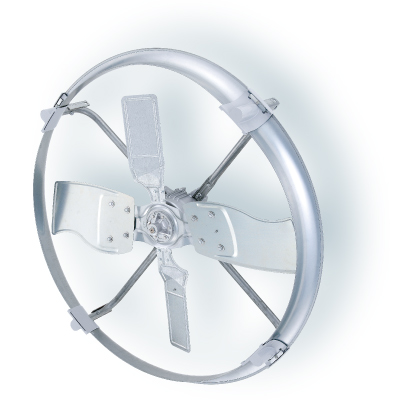

NK-14EZB（-50）

  • 現地まで楽々持ち運び、現地で楽々組立方式

  • 梱包容量、従来品の1/3の省スペース

  • 材質
    ベルマウス：ZAM／羽根：ZAM／スパイダー：ZAM

NK-14EZB

仕様

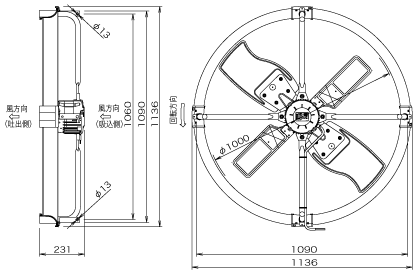

外形寸法図（単位mm）

仕様書ダウンロード

取扱説明書ダウンロード

品番表

品番 周波数
（Hz）		 呼径
（cm）		 電源
（V）		 公称出力
（W）		 風量
（m3/min）		 消費電力
（W）		 電流値
（A）		 回転数
（min-1）		 騒音
（dB）		 質量
（kg）		 ガード 備考
JIS C 9601
NK-14EZB-50 50 100 3相200 400 700 370 2.3 725 63 22 オプション 高所取付用
NK-14EZB 50/60 100 3相200 400 600/700 330/440 2.3/2.2 730/860 63/67 22 オプション 高所取付用

  • 風量は、JIS C 9601（扇風機）の算出方法によります。

  • 各特性値は静圧0Pa時における基準値を示します。

  • 騒音値はファン・換気扇後方および両側面から1.5mの平均値を示します。

※適応するブレーカーは2.5Aです。
