VLAN設定

AIRRECT APは、タグVLAN、ダイナミックVLANに対応しています。
VLANは、SSIDごとに設定ができます。

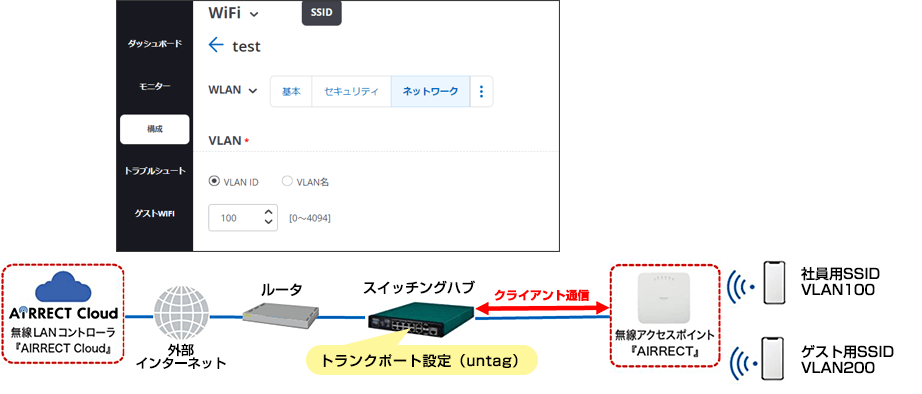

タグVLAN設定①（SSID毎のクライアント通信のVLAN設定）

１．AIRRECT APと接続しているスイッチのポートを、トランクポートに設定します

スイッチングハブの設定例はこちら

２．[構成]>[WiFi]>対象のSSIDの設定>[ネットワーク]タブから、VLAN IDを設定し保存します

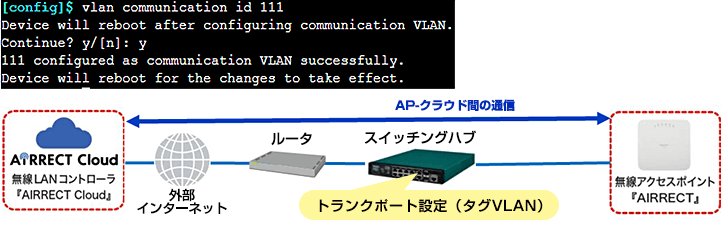

タグVLAN設定②（AIRRECT AP-AIRRECT Cloud間の管理VLAN設定）

１．設定例「AIRRECT APとAIRRECT Cloudの接続」の方法でVLAN設定を反映させた後、
　　[vlan communication id <VLAN-ID>]を入力します
　　(<VLAN-ID>には管理VLANとするVLANIDを入力してください)

２．コマンドを入力後、AIRRECT APを再起動すると設定が反映されます

VLAN削除方法

誤って設定した場合は下記コマンドにて削除できます

コマンド：vlan delete id <VLAN ID>
＜VLAN　ID＞:VLAN IDの指定（u,1~4094)

AIRRECT APの再起動完了後、設定が反映されます。

ダイナミックVLAN設定（別途RADIUSサーバーが必要となります）

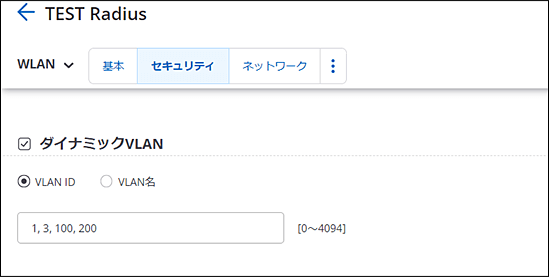

RADIUSサーバーのVLAN-IDは、[セキュリティ]タブにて[802.1x]を選択>「ダイナミックVLAN」にて設定ができます
※ダイナミックVLANが有効の場合、NATおよびVPNトンネルは利用できません

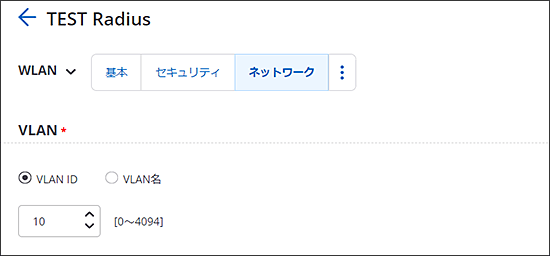

[ネットワーク]タブ>「VLAN」の設定は、RADIUSサーバーからダイナミックVLAN用のアトリビュートが付与されなかった場合に使用するVLAN IDとなります
