SFPモジュールとは

SFPモジュールとは、「Small Form-factor Pluggable」の略で、スイッチやルータに装着して使用する小型の光トランシーバです。電気信号と光信号を相互に変換し、光ファイバーを介した高速・長距離通信を実現します。ポートに挿抜可能な拡張モジュールとして、ネットワークの柔軟性と拡張性を高める役割を担います。

光信号と電気信号の変換

SFPモジュールは、ネットワーク機器内部の電気信号と、光ファイバーを流れる光信号を相互に変換する役割を担います。送信側では、スイッチやルータから入力された電気信号を内部回路で整形し、半導体レーザーダイオードを高速に点滅させることで、データに応じた光信号へと変換します。このとき、信号は規定の波長（850nm、1310nmなど）で発光し、距離や用途に応じた方式で伝送されます。変調された光は、光ファイバー内を低損失で伝わり、長距離でも安定した通信品質を確保します。

受信側では、届いた光信号をフォトダイオードが受光し、光の強弱を電気信号に変換します。その後、増幅や波形整形、誤り補正などの処理を経て機器側へ出力され、元のデータとして復元されます。この一連の「電気‐光／光‐電気」の変換によって、高速かつ大容量のデータ通信を実現するのがSFPモジュールの最大の特徴です。

ネットワーク機器への装着方法

SFPモジュールは、スイッチングハブやルータのSFPポートに挿入して使用します。まず、対応する通信速度や規格（1G／10Gなど）、シングルモード／マルチモードの種別を確認し、機器のSFPスロットにモジュールを確実に差し込みます。多くの製品はホットスワップ対応で、機器の電源を入れたまま挿抜ができるため、保守時や増設時のダウンタイムを最小限に抑えられます。

装着後、前面のLCコネクタなどに光ファイバーケーブルを接続します。端面に埃などの汚れがないか確認したうえで、送信（TX）と受信（RX）の向きを正しく合わせて接続しましょう。最後にリンクランプや管理画面で通信状態を確認し、正常にリンクアップしていることを確認します。

一覧へ

SFPモジュール（光トランシーバ）の役割

SFPモジュールは、企業や工場、官公庁、教育機関などのネットワーク基盤を支える重要なコンポーネントです。単に光ファイバーに接続するための部品ではなく、通信性能の向上や拠点間接続の最適化、将来の設備拡張まで幅広い役割を担います。こちらでは、SFPモジュールの3つの役割について解説します。

データ伝送速度の向上

SFPモジュールは、高速なデータ伝送を実現することで、企業や各種施設のネットワーク性能を大きく向上させます。従来のUTPケーブルでは距離や帯域に制約がありますが、光通信を利用することで1Gbpsや10Gbpsといった高速通信が可能となり、大容量データのやり取りも円滑になります。これにより、基幹システムや監視カメラ映像、クラウドサービスなどとの接続が安定し、業務効率の向上や待ち時間の削減につながります。

また、将来的な通信量の増加にも柔軟に対応できるため、長期的な設備投資の最適化にもつながります。加えて、拠点間通信の高速化により、データバックアップや遠隔会議などの業務も快適におこなえるようになります。

長距離通信の実現

SFPモジュールは、光ファイバーを用いることで長距離通信を実現します。UTPケーブルは規格上100mまでと定められていますが、光通信では数百メートルから数十kmまで安定した伝送が可能です。用途に応じて、比較的短距離に適した「マルチモード」と、数km〜数十kmの長距離伝送に対応した「シングルモード」を選択できます。これにより、離れた建屋間や敷地内の複数拠点、本社と工場・倉庫間などを高速かつ安定的に接続できます。

また、光ファイバーは電磁ノイズの影響を受けにくいため、工場や医療施設などの環境でも信頼性の高い通信を確保できます。結果として、広域にわたるネットワークを効率的に構築でき、業務継続性やBCP対策の強化にもつながります。

機器の拡張性向上

SFPモジュールは、既存のスイッチやルータに後付けする形で光通信機能を追加できるため、機器の拡張性を大きく高めます。本体を買い替えることなく、SFPポートにモジュールを装着するだけで光ファイバー接続が可能になり、長距離通信や速度の向上を実現します。さらに、シングルモードやマルチモード、1Gや10Gなど用途に応じたモジュールに差し替えることで、ネットワーク要件の変化にも柔軟に対応できます。

拠点拡張やレイアウト変更が発生する企業・施設も、SFPモジュールを活用することで効率的で将来性の高いネットワークを構築できます。

一覧へ

SFPモジュールの種類

SFPモジュールは、対応距離や使用する光ファイバー、メーカーごとの互換性など、製品によって仕様が大きく異なります。こちらでは、「伝送距離による分類」「対応光ファイバーによる分類」「主要メーカーとの互換性による分類」の3つの視点でSFPモジュールの種類について解説します。

伝送距離による分類

SFPモジュールは、対応する伝送距離によってタイプが分かれます。通信距離に応じた規格を選ぶことで、安定性やコスト効率が大きく変わります。設置環境や拠点間距離に応じて適切な種類を選定することが重要です。代表的なタイプとしては、以下の4つが挙げられます。

• SX（短距離）
  マルチモード対応。伝送距離は約300～550mが目安。サーバールーム内や同一建屋内の接続に適しています。
• LX（中距離）
  主にシングルモード対応。約5～10km程度まで伝送可能。敷地内の建屋間接続などに活用されます。
• ZX（長距離）
  シングルモード対応で約70～80kmが目安。本社～工場間など広域接続に適しています。
• CWDM（超長距離／波長多重）
  シングルモードで10～80km程度に対応。波長多重により1芯あたりの伝送容量を拡張でき、都市間ネットワークなどに利用されます。

対応光ファイバーによる分類

SFPモジュールは、接続する媒体（シングルモード／マルチモード光ファイバー／銅線）によって適合品が異なります。媒体が違うと、到達距離や使用波長、コネクタ形状などの仕様が変わるため、機器側の対応規格と合わせて選定する必要があります。

• シングルモード対応
  長距離通信向け（数km～数十km）。主にLCコネクタを使用。本社―拠点間など広域接続に適しています。
• マルチモード対応
  短距離向け（300～550m程度）。主にLCコネクタを使用。建屋内やサーバールーム内接続に適しています。
• 銅線（RJ45）対応
  ツイストペアケーブルを使用し、距離は最大100m程度。RJ45コネクタを採用し、既存LAN配線を活用できる。

主要メーカーとの互換性による分類

SFPモジュールは、機器メーカーごとに純正品が用意されています。たとえば、Cisco Systemsの純正SFPモジュールは高い信頼性とサポートが特徴ですが、価格は比較的高額です。一方で、Cisco互換のサードパーティ製品は、MSA（Multi-Source Agreement）に基づいて設計されており、純正品と同等規格でありながらコストを大幅に抑えられます。

SFPモジュールの選定時は、各メーカーの互換性一覧表を確認し、使用する機器の型番に対応しているかを確認することが重要です。

一覧へ

ネットワーク機器での活用例

SFPモジュールの活用例を、「データセンターにおける活用例」と「企業内ネットワークにおける活用例」に分けてご紹介します。加えて、最適なモジュール選びのポイントについても解説します。用途に応じたSFPモジュールの活用方法と選定時のポイントを押さえておきましょう。

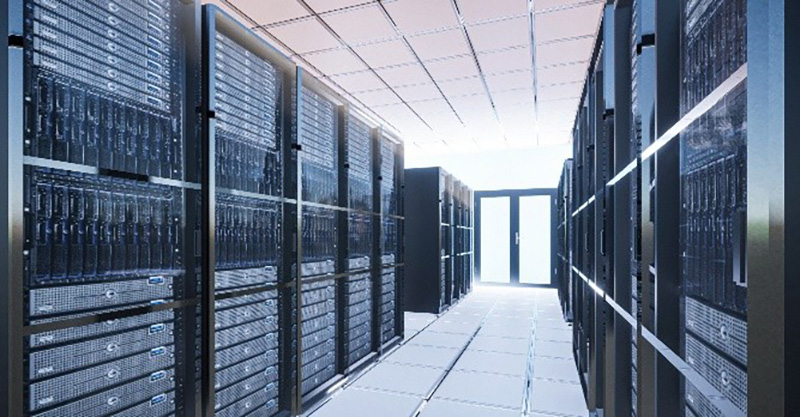

データセンターにおける活用例

データセンターでは、大容量・高速通信を支える基盤としてSFPモジュールが広く導入されています。主な活用例としては、以下のようなケースが挙げられます。

• 高速バックボーンの構築
  コアスイッチ間を10Gbps／25Gbpsなどの光回線で接続し、大量トラフィックを安定的に集約。仮想化基盤やクラウド接続の性能を最大限に引き出します。
• ラック間接続の高速化
  ToR（Top of Rack）スイッチと集約スイッチ間をSFP+／SFP28で接続し、低遅延かつ高帯域の通信を実現。サーバ増設時も柔軟に対応できます。
• 将来拡張を見据えた設計
  同一フォームファクタで上位速度へ移行できるため、段階的な増速が可能。設備更新コストを抑えつつ長期運用に対応できます。
• 冗長構成による可用性向上
  光リンクを二重化することで、障害時も通信を継続。ミッションクリティカルな業務を支える高信頼ネットワークを構築できます。

企業内ネットワークにおける活用例

企業内ネットワークにおいて、SFPモジュールは通信基盤の強化・拡張に幅広く活用されています。主な活用例としては、以下のようなケースが挙げられます。

• 支社・拠点間接続
  本社と支社、工場や倉庫などをシングルモード光で接続し、安定した長距離通信を実現。大容量データの共有や基幹システムの統合運用を支えます。
• 建屋間・フロア間接続
  同一敷地内の複数建屋やフロア間をマルチモード光で接続し、高速かつノイズに強いネットワークを構築します。
• 既存機器の機能拡張
  SFPポートを活用し、既存スイッチに後付けで光通信機能を追加。機器を買い替えることなく、通信距離や帯域を強化できます。
• ネットワークの段階的増強
  通信量の増加に応じて上位規格へ差し替えることで、将来を見据えた柔軟な設備投資が可能です。

最適なモジュール選びのポイント

自社に最適なSFPモジュールを選定するためのポイントとして、次の4点を押さえておきましょう。

• 用途
  拠点間接続、建屋間配線、ラック内接続など利用シーンを明確にします。求められる帯域や信頼性レベルも整理しましょう。
• 距離
  必要な伝送距離に応じて、マルチモード／シングルモードやSX・LXなどのタイプを選択します。余裕を持った距離設計が安定運用につながります。
• コスト
  初期費用だけでなく、保守性や将来の拡張時のコストも踏まえて比較検討しましょう。
• 互換性
  使用するスイッチやルータの型番に対応しているか、互換性一覧で事前に確認しましょう。

一覧へ

まとめ

SFPモジュールは、高速化、長距離化、拡張性向上を実現するネットワークの要となる存在です。用途や距離、配線種別、互換性を踏まえて適切に選定することで、安定性と将来性を兼ね備えた通信環境を構築できます。自社のネットワーク要件を整理し、最適なSFPモジュールを選ぶことが、効率的で持続可能なインフラ整備につながります。
