MNOシリーズ IPアドレス設定手順
はじめに
この設定例では、MNOシリーズのIPアドレス設定について説明します。
対象機種
| 対象機種 |
|---|
IPアドレスの概要
IPアドレスは、IPでネットワーク上の機器を識別するために指定するネットワーク層における識別用の番号です。

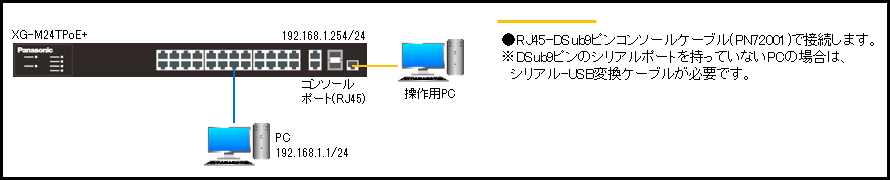

構成例
解説
- XG-M24TPoE+にIPアドレスを設定します。
- 192.168.20.254/24を設定し、192.168.1.1/24の端末と通信ができるようにします。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | |
|---|---|---|---|
| IPアドレス設定 | (config)# | ip address <ip-address> <subnet-mask> | 0.0.0.0/0 |
| 確認コマンド | # | show sys-info | - |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.

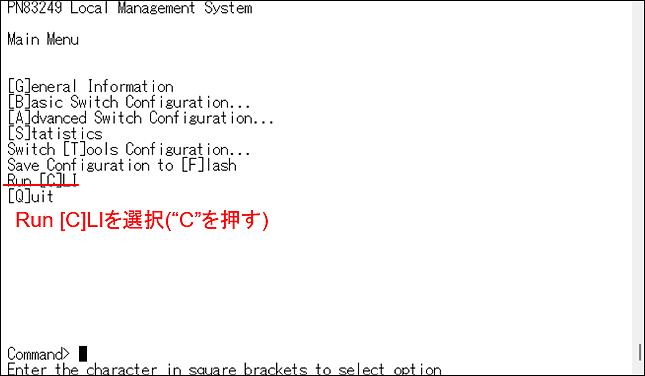

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#
手順4.
IPアドレスの設定を行います。（192.168.1.254/24）
XG-M24TPoE+(config)# ip address 192.168.1.254 255.255.255.0
XG-M24TPoE+(config)# exit
XG-M24TPoE+#
手順5.
設定を保存します。
XG-M24TPoE+# copy running-config startup-config
Please wait a minute.
Save current state to startup config successfully!!
XG-M24TPoE+#
サンプルコンフィグ（XG-M24TPoE+）
サンプルコンフィグ（Switch-M24eG）
