MNOシリーズ ポートモニタリング設定手順
はじめに
この設定例では、MNOシリーズのポートモニタリング設定について説明します。
対象機種
| 対象機種 |
|---|
ポートモニタリングの概要
ポートモニタリングは、接続されているポートのパケットを別のポートにコピーすることで、パケットの内容をモニターする設定です。

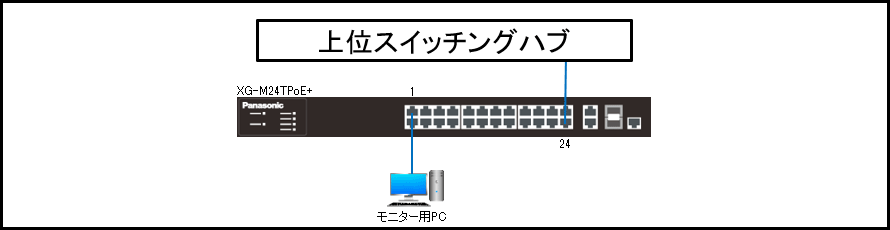

構成例
解説
- 送受信パケットをモニターできるようにします。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| ポートモニタリング | ポートモニタリング設定 | (config)# | port monitor <monitored port> direction { rx | tx | both } | - |
| 確認コマンド | # | show monitor | - | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.

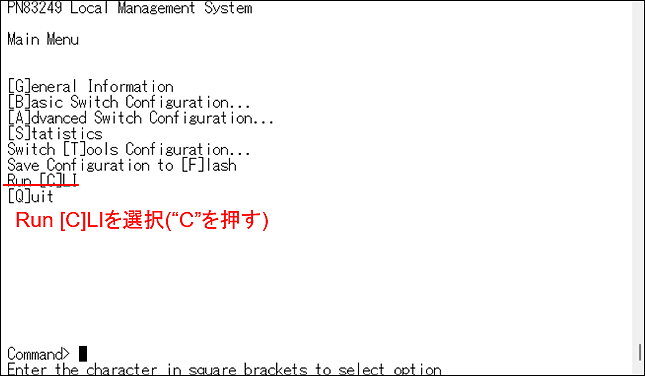

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#
手順4.
ポートモニタリングの設定を行います。（コピー先：ポート1、コピー元：ポート24、モニターパケット：送受信パケット）
XG-M24TPoE+(config)# interface gi0/1
XG-M24TPoE+(config-if)# port monitor 24 direction both
XG-M24TPoE+(config-if)# end
XG-M24TPoE+#
手順5.
設定を保存します。
XG-M24TPoE+# copy running-config startup-config
Please wait a minute.
Save current state to startup config successfully!!
XG-M24TPoE+#
サンプルコンフィグ（XG-M24TPoE+）
サンプルコンフィグ（Switch-M24eG）
