MNOシリーズ　シスログ転送設定手順

はじめに

この設定例では、MNOシリーズのシスログ転送設定について説明します。

対象機種

対象機種

シスログ転送の概要

システムログ情報をシスログサーバに転送する機能です。
詳細はこちら

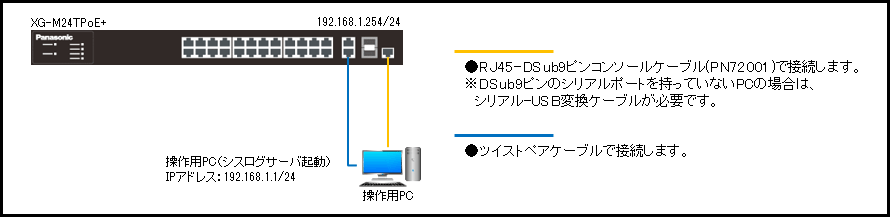

構成例

解説

XG-ML24TPoE+のシステムログ情報をシスログサーバに転送します。

＜関連コマンド＞

	モード	コマンド	デフォルト設定
SyslogサーバIPアドレス設定	(config)#	syslog server-ip <index> <ip-address>	-
Syslog転送設定有効化	(config)#	syslog server enable <index>	無効
Syslog転送機能有効化	(config)#	syslog enable	無効
(オプション)ヘッダー情報追加	(config)#	syslog header-info <index> { none \| ip \| sysname }	none
(オプション)Facility設定	(config)#	syslog facility <index> <facilities>	0
確認コマンド	#	show syslog conf	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

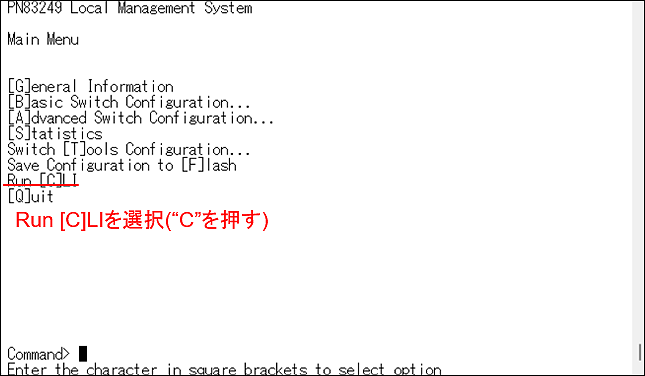

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

IPアドレスの設定を行います。（VLAN1：192.168.1.254/24　シスログサーバ：192.168.1.1/24）

XG-M24TPoE+(config)# ip address 192.168.1.254 255.255.255.0
XG-M24TPoE+(config)# exit
XG-M24TPoE+#

手順5.

シスログ転送の設定を行います。（サーバIPアドレス：192.168.1.1）

XG-M24TPoE+(config)# syslog server-ip 1 192.168.1.1
XG-M24TPoE+(config)# syslog server enable 1
XG-M24TPoE+(config)# syslog enable
XG-M24TPoE+(config)#

手順6.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）
