MNOシリーズ　QoS設定手順

はじめに

この設定例では、MNOシリーズのQoSによる優先制御設定について説明します。

対象機種

対象機種

QoSの概要

QoS（Quality of Service）は、通信の目的に応じて最適な帯域割り当てを行うことで、それぞれの通信に求められるレスポンスタイムやスループットを確保するしくみです。
IEEE802.1ｐプライオリティビットに基づいて、通信の優先制御を行います。
詳細はこちら

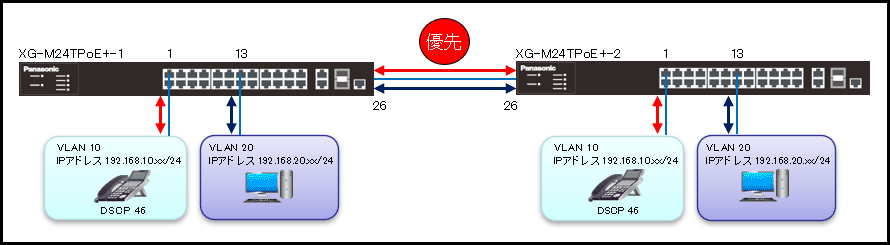

構成例

解説

DSCPが46のパケットを受信した際に、そのパケットのVLANタグにCoS 5を付与します。
CoSの値に基づき、送信時の優先度を決定します。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
QoS	QoS有効化	(config)#	mls qos	無効
QoS	Queue確認コマンド	#	show priority-queue cos-map	-
ACL	ポートリスト作成	(config)#	accesscontrol portlist <port-list-index> <1-2 or 1,2,3 or 1,2,3-5>	-
	パケット条件の設定	(config)#	accesscontrol classifier <index> dscp <value>	-
	CoS値の設定	(config)#	accesscontrol inprofile <index> permit cos <value>	-
	ポリシーを適用	(config)#	accescontrol policy <index> portlist <index> classifiler <index> policy-sequence <value> inprofile <index>	-
	ポリシー有効化	(config)#	accesscontrol policy <index> enable	有効

＜XGシリーズ　Priority-Queue＞

＜eGシリーズ　Priority-Queue＞

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

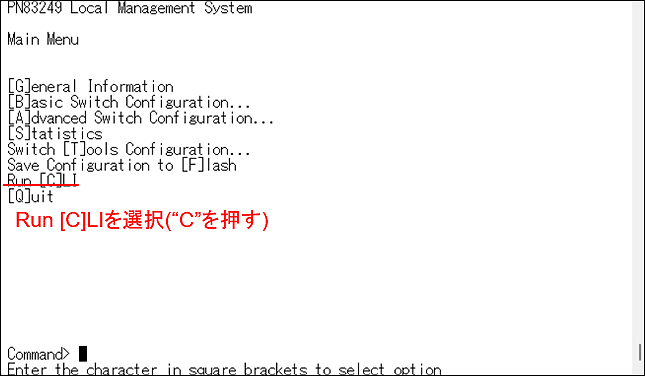

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

VLAN10（IP_PHONE）とVLAN20（PC）を作成します。（VLAN10：ポート1-12,25-26、VLAN20：ポート13-26）
※eGシリーズはVLAN10：ポート1-8,23-24、VLAN20：ポート9-16,23-24

XG-M24TPoE+(config)# interface vlan10
XG-M24TPoE+(config-if)# member 1-12,25-26
XG-M24TPoE+(config-if)# name IP_PHONE
XG-M24TPoE+(config-if)# exit
XG-M24TPoE+(config)#
XG-M24TPoE+(config)# interface vlan20
XG-M24TPoE+(config-if)# member 13-26
XG-M24TPoE+(config-if)# name PC
XG-M24TPoE+(config-if)# exit
XG-M24TPoE+(config)#

手順5.

ポート1-24をUntag（アクセスポート）にします。（範囲指定不可）
※eGシリーズは(config)# interface gi0/1-12とまとめて指定可能

XG-M24TPoE+(config)# interface gi0/1
XG-M24TPoE+(config-if)# pvid 10
XG-M24TPoE+(config-if)# interface gi0/2
XG-M24TPoE+(config-if)# pvid 10
～～～～～～～～～～～～～～～
XG-M24TPoE+(config-if)# interface gi0/13
XG-M24TPoE+(config-if)# pvid 20
XG-M24TPoE+(config-if)# interface gi0/14
XG-M24TPoE+(config-if)# pvid 20
～～～～～～～～～～～～～～～
XG-M24TPoE+(config-if)# interface gi0/24
XG-M24TPoE+(config-if)# pvid 20
XG-M24TPoE+(config-if)# end
XG-M24TPoE+#

手順6.

ポリシーを作成し適用します。（DSCP46のパケットにCoS5をセット）

XG-M24TPoE+(config)# accesscontrol portlist 10 1-12,25-26
XG-M24TPoE+(config)# accesscontrol classifier 10 dscp 46
XG-M24TPoE+(config)# accesscontrol inprofile 10 permit cos 5
XG-M24TPoE+(config)# accesscontrol policy 10 portlist 10 classifier 10 policy-sequence 10 inprofile 10
XG-M24TPoE+(config)#

手順7.

QoSを有効にします。

XG-M24TPoE+(config)# mls qos
XG-M24TPoE+(config)# exit
XG-M24TPoE+#

手順8.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）

サンプルコンフィグを開く
