MNOシリーズ　ストームコントロール設定手順

はじめに

この設定例では、MNOシリーズのストームコントロール設定について説明します。

対象機種

対象機種

ストームコントロールの概要

ストームコントロールは、ブロードキャスト、マルチキャスト、ユニキャストのストームを抑制する機能です。

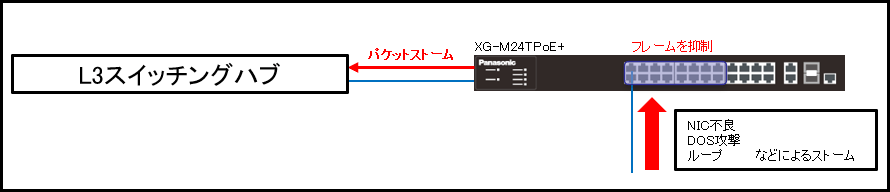

構成例

解説

ポート1-16においてストームコントロールを有効にします。
ポート1-16でストームが発生したフレームを抑制し、転送されるフレーム数を制限します。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
ストームコントロール	有効化	(config-if)#	storm-control <broadcast \| multicast \| unicast>	無効
	閾値設定（pps）	(config-if)#	strom-control threshold <0-262143>	0
	確認コマンド	#	show storm-control	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

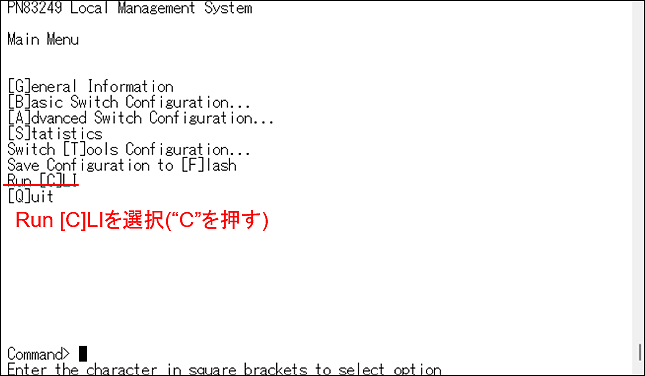

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

ストームコントロールのパケット、閾値設定を行います。（ポート：1-16、パケット：ブロードキャスト、閾値：1000pps）
※XGシリーズは範囲指定不可
※eGシリーズは(config)# interface gi0/1-16とまとめて指定可能

XG-M24TPoE+(config)# interface gi0/1
XG-M24TPoE+(config-if)# storm-control threshold 1000
XG-M24TPoE+(config-if)# storm-control broadcast
XG-M24TPoE+(config-if)# interface gi0/2
XG-M24TPoE+(config-if)# storm-control threshold 1000
XG-M24TPoE+(config-if)# storm-control broadcast
～～～～～～～～～～～～～～～
XG-M24TPoE+(config-if)# interface gi0/15
XG-M24TPoE+(config-if)# storm-control threshold 1000
XG-M24TPoE+(config-if)# storm-control broadcast
XG-M24TPoE+(config-if)# interface gi0/16
XG-M24TPoE+(config-if)# storm-control threshold 1000
XG-M24TPoE+(config-if)# storm-control broadcast
XG-M24TPoE+(config-if)# end
XG-M24TPoE+#

手順5.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG）
