MNOシリーズ　IEEE802.1Xポートベース認証設定手順

はじめに

この設定例では、MNOシリーズのIEEE802.1Xポートベース認証設定について説明します。

対象機種

対象機種

IEEE802.1Xの概要

IEEE802.1Xは、ネットワークに接続する際に、ポート毎もしくはMACアドレス毎にユーザ認証を行なう機能です。
詳細はこちら

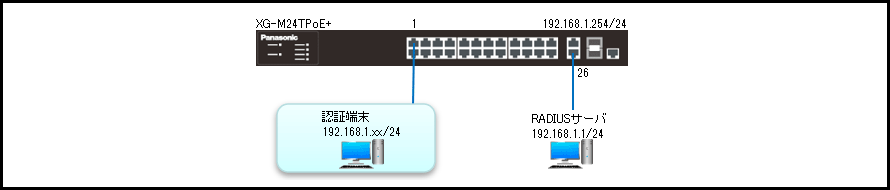

構成例

解説

ポート1においてIEEE802.1Xポートベース認証機能を有効にします。
ポート1に端末を接続すると、RADIUSサーバに問い合わせされます。
サプリカントPCが認証され、通信が可能になります。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
RADIUSサーバ設定		(config)#	radius-server host <index> ip <ip-address> key <shared-key>	-
IEEE802.1X認証	認証モード設定	(config-if)#	dot1x port-auth-mode <port-based \| mac-based>	port-based
	デフォルトVLAN設定	(config-if)#	authentication default-vlan <vlan-id>	XGシリーズ：- eGシリーズ：1
	認証動作設定	(config-if)#	dot1x port-control <auto \| force-authorized \| force-unauthorized>	force-authorized
	確認コマンド	#	show dot1x port-based <port-list>	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

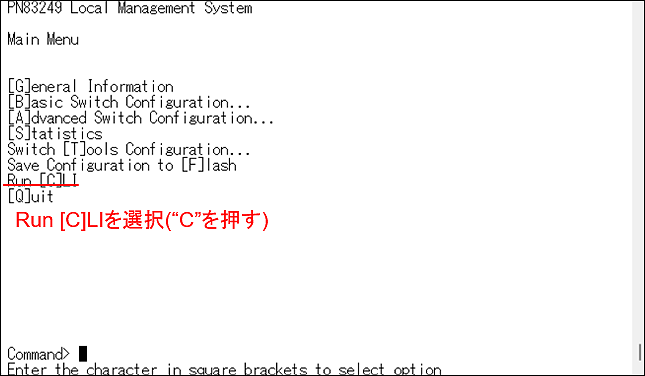

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

IPアドレスの設定を行います。（192.168.1.254/24）

XG-M24TPoE+(config)# ip address 192.168.1.254 255.255.255.0
XG-M24TPoE+(config)#

手順5.

認証動作の設定変更を行います。

XG-M24TPoE+(config)# interface gi0/1
XG-M24TPoE+(config-if)# dot1x port-control auto
XG-M24TPoE+(config-if)# exit
XG-M24TPoE+(config)#

手順6.

問い合わせ先のRADIUSサーバの設定をします。（サーバIPアドレス：192.168.1.1、共有鍵：test）

XG-M24TPoE+(config)# radius-server host 1 ip 192.168.1.1 key test
XG-M24TPoE+(config)# exit
XG-M24TPoE+#

手順7.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG）
