MNOシリーズ　SNMP設定手順

はじめに

この設定例では、MNOシリーズのSNMP設定について説明します。

対象機種

対象機種

SNMPの概要

SNMPは、IPネットワークのネットワーク監視およびネットワーク管理を行うためのプロトコルです。

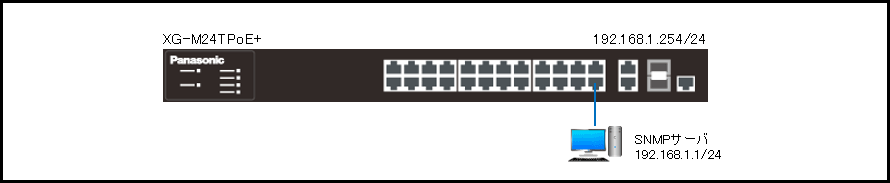

構成例

解説

SNMPサーバ（IPアドレス：192.168.1.1）からXG-M24TPoE+をSNMPで監視します。
XG-M24TPoE+からSNMPサーバにSNMPトラップを送信します。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
SNMP	有効化	(config)#	snmp-server agent	無効
	管理設定	(config)#	snmp-server community <id> <community> <ro/rw> {<ip-address>/ ipv6 <ipv6-address>} <string >	-
	管理設定削除	(config)#	no snmp-server community <index>	-
	トラップ設定	(config)#	snmp-server host <index> type {v1\|v2\|v3} {<ip-address>/ipv6 <ipv6-address>} trap <string>	-
	確認コマンド	#	show snmp	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

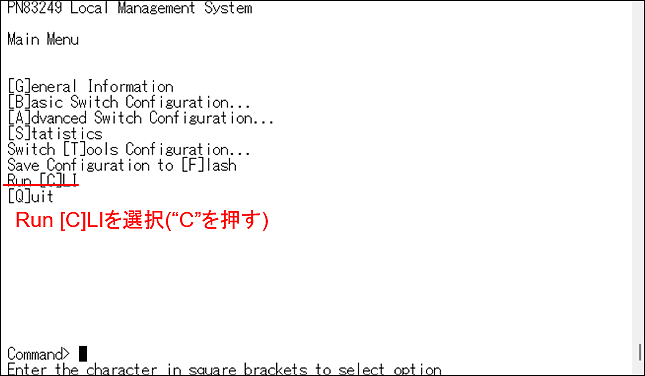

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

IPアドレスの設定を行います。（192.168.1.254/24）

XG-M24TPoE+(config)# ip address 192.168.1.254 255.255.255.0
XG-M24TPoE+(config)#

手順5.

SNMPを有効にします。

XG-M24TPoE+(config)# snmp-server agent
XG-M24TPoE+(config)#

手順6.

SNMPでアクセスするサーバを限定するための設定を行います。（サーバ：192.168.1.1、コミュニティ名：panasonic、権限：read-only、コミュニティ1,2を無効）

XG-M24TPoE+(config)# snmp-server community 3 panasonic ro 192.168.1.1
XG-M24TPoE+(config)# no snmp-server community 1
XG-M24TPoE+(config)# no snmp-server community 2
XG-M24TPoE+(config)#

手順7.

SNMP TRAPを有効にし、SNMPサーバにTRAPを送信する設定を行います。（サーバ：192.168.1.1、コミュニティ名：panasonic、バージョン：v2c）

XG-M24TPoE+(config)# snmp-server host 1 type v2 192.168.1.1 trap panasonic
XG-M24TPoE+(config)# exit

手順8.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG）
