MNOシリーズ　ポートグルーピング設定手順

はじめに

この設定例では、MNOシリーズのポートグルーピング設定について説明します。

対象機種

対象機種

ポートグルーピング機能の概要

通信を許可するポート同士を「グループ」として割り当てることによって通信経路の制御が可能になります。
同一セグメントであっても通信可能なポートを個々に指定できるため、VLAN機能が無いブロードバンドルータをご使用の場合でもインターネットマンション等における戸別のセキュリティ確保が可能です。
詳細はこちら

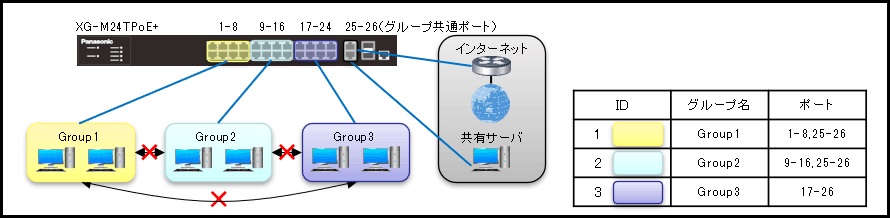

構成例

解説

グループ1-3は、グループ1-3同士の通信を禁止し、ポート25-26との通信のみを許可するよう3つのグループを設定します。
　① グループID：1、グループ名：Group1 >　ポート1-8,25-26
　② グループID：2、グループ名：Group2 >　ポート9-16,25-26
　③ グループID：3、グループ名：Group3 >　ポート17-26

＜関連コマンド＞

	モード	コマンド	デフォルト設定
ポートグルーピング	(config)#	port-group <ID> name <Name> member <Portlist>	-
確認コマンド	#	show port-group	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

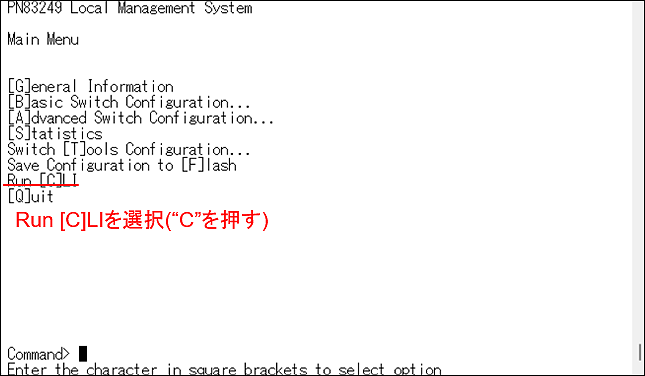

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

ポートグルーピングの設定を行います。
(グループ1：ポート1-8,25-26、グループ2：ポート9-16,25-26、グループ3：ポート17-26)
※eGシリーズはグループ1：ポート1-8,23-24、グループ2：ポート9-16,23-24、グループ3：ポート17-24

XG-M24TPoE+(config)# port-group 1 name Group1 member 1-8,25-26
XG-M24TPoE+(config)# port-group 2 name Group2 member 9-16,25-26
XG-M24TPoE+(config)# port-group 3 name Group3 member 17-26
XG-M24TPoE+(config)# exit
XG-M24TPoE+#

手順5.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG）
