MNOシリーズ BPDUガード設定手順
はじめに
この設定例では、MNOシリーズのBPDUガード設定について説明します。
対象機種
| 対象機種 |
|---|
BPDUガードの概要
BPDUガードは、BPDU※1を受信すると、ポートをシャットダウンする機能です。
詳細はこちら
※1 BPDU：Bridge Protocol Data Unitの略で、スパニングツリープロトコルで、スイッチ間でやりとりをするパケット

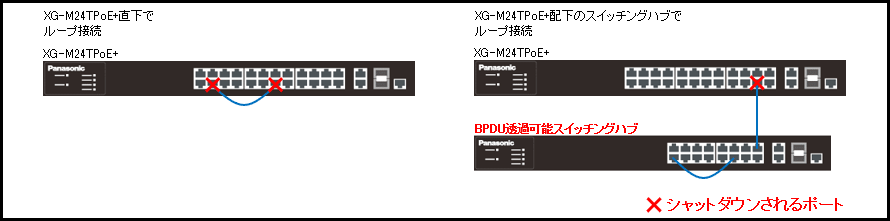

構成例
解説
- スイッチングハブのスパニングツリー機能を有効にします。
- スイッチングハブのBPDUガード機能を有効にします。
- BPDUガード機能によりシャットダウンされたポートを自動的に復旧する機能（BPDUガードリカバリ機能）を有効にします。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| スパニングツリー | 有効化設定 | (config)# | spanning -tree rst enable | 無効 |
| BPDUガード | 有効化設定 | (config-if)# | spanning-tree rst bpdu-guard | 無効 |
| リカバリ有効化設定 | (config)# | spanning-tree rst bpdu-recovery enable | 無効 | |
| 確認コマンド | # | show spanning-tree rst interface <port-list> | - | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.

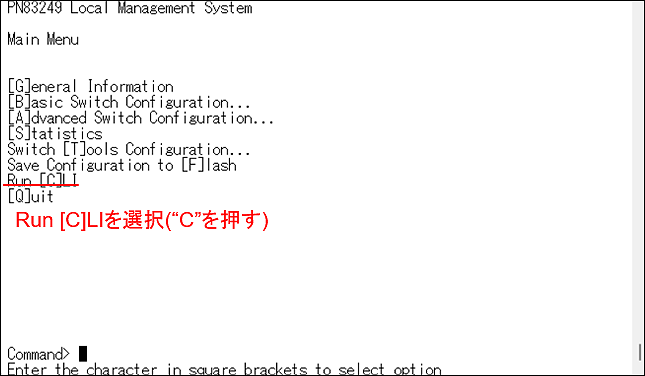

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#
手順4.
スパニングツリー機能を有効にします。
XG-M24TPoE+(config)# spanning-tree rst enable
XG-M24TPoE+(config)#
手順5.
BPDUガード機能を有効にします。※各ポートに設定が必要
XG-M24TPoE+(config)# interface gi0/1
XG-M24TPoE+(config-if)# spanning-tree rst bpdu-guard
XG-M24TPoE+(config-if)# interface gi0/2
XG-M24TPoE+(config-if)# spanning-tree rst bpdu-guard
～～～～～～～～～～～～～～～
XG-M24TPoE+(config-if)# interface gi0/26
XG-M24TPoE+(config-if)# spanning-tree rst bpdu-guard
XG-M24TPoE+(config-if)# exit
XG-M24TPoE+(config)#
手順6.
BPDUガードリカバリ機能を有効にします。
XG-M24TPoE+(config)# spanning-tree rst bpdu-recovery enable
XG-M24TPoE+(config)# exit
XG-M24TPoE+#
手順7.
設定を保存します。
XG-M24TPoE+# copy running-config startup-config
Please wait a minute.
Save current state to startup config successfully!!
XG-M24TPoE+#
サンプルコンフィグ（XG-M24TPoE+）
