MNOシリーズ　リンクアグリゲーション設定手順

はじめに

この設定例では、MNOシリーズのリンクアグリゲーション設定について説明します。

対象機種

対象機種

リンクアグリゲーションの概要

複数の物理ポートを束ねてスイッチ間の帯域幅を拡大します。併せてリンクの冗長化を行うことができる機能です。
詳細はこちら

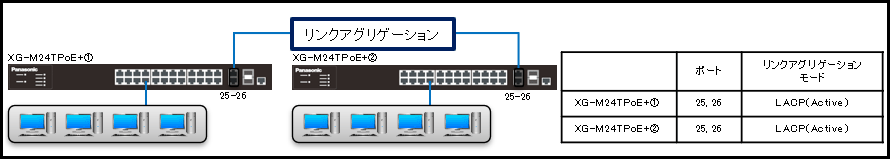

構成例

解説

2台のXG-M24TPoE+間をリンクアグリゲーションで接続します。
eGシリーズ　Staticのみ。
eGシリーズ以外のMNOシリーズ　Static、LACP active/passiveどちらのモードにも対応。
LACPを使用する場合のモードは、Active-Active、もしくは、Active-Passiveの組み合わせにする必要があります。
束ねるポートは全て同じVLANに所属している必要があります。

＜関連コマンド＞

eGシリーズ

	モード	コマンド	デフォルト設定
リンクアグリゲーション設定	(config)#	aggregation-link group <Aggregation-link group ID> <port-list>	-
確認コマンド	#	show aggregation-link group [Aggregation-link group ID]	-

eGシリーズ以外のMNOシリーズ

	モード	コマンド	デフォルト設定
リンクアグリゲーション設定	(config)#	lacp <LACP-key> <1-2 or 1,2,3 or 1,2,3-5> { Active \| Passive \| Manual }	-
LACPシステムプライオリティ設定（任意）	(config)#	lacp system-priority <priority-value>	-
LACPポートプライオリティ設定（任意）	(config)#	lacp port-priority <priority-value>	-
確認コマンド	#	show lacp [<LACP-key>]	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

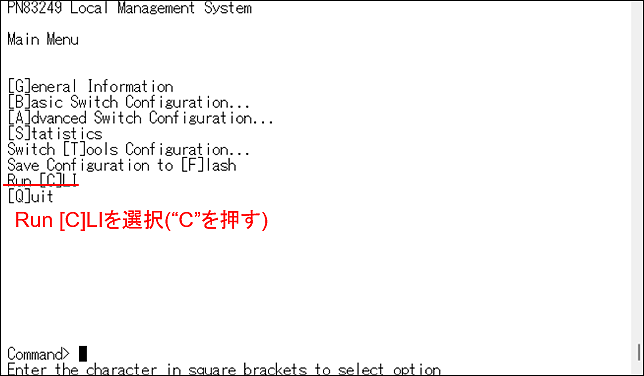

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

リンクアグリゲーションの設定を行います。（ポート：25-26）

XG-M24TPoE+①の場合（ポート：25-26）

XG-M24TPoE+(config)# lacp 1 25-26 Active
XG-M24TPoE+(config)# exit
XG-M24TPoE+#

Switch-M24eG①の場合（ポート：23-24）

M24eG(config)# aggregation-link group 1 23-24
M24eG(config)# exit
M24eG#

手順5.

XG-M24TPoE+①の設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

手順6.

XG-M24TPoE+②にリンクアグリゲーションの設定を行います。（手順4と同様）

手順7.

XG-M24TPoE+②の設定を保存します。（手順5と同様）

サンプルコンフィグ（XG-M24TPoE+①,②）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG①,②）
