MNOシリーズ　インターネットマンション設定手順

はじめに

この設定例では、MNOシリーズのインターネットマンション設定について説明します。

対象機種

対象機種

インターネットマンションの概要

インターネットマンションは、VLAN機能を用いることで、各入居者間の通信を完全に遮断し、アップリンクポート（インターネット）との通信に限定する機能です。
詳細はこちら

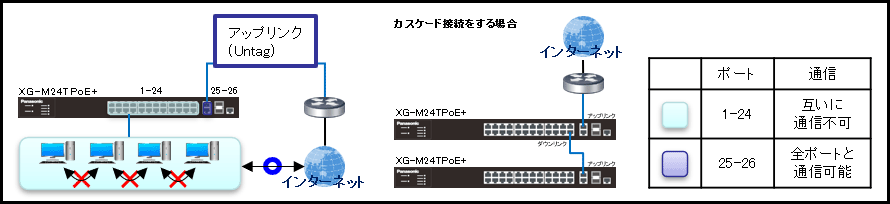

構成例

解説

Port1-24はお互い通信不可、Port25-26のみ全ポートと通信可能にします。
Port1-24にPCを接続し、Port25-26を共有のアップリンク（Untag）として使用します。

※インターネットマンションを設定した機器をカスケード接続する場合は、アップリンクポート同士で接続するとダウンリンクポート同士が通信出来てしまうため上位のダウンリンクポートに接続してください。

＜関連コマンド＞

	モード	コマンド	デフォルト設定
インターネットマンション設定	(config)#	internet mansion <port-list>	無効
確認コマンド	#	eGシリーズ：　show internet mansion XGシリーズ：　show vlan all	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

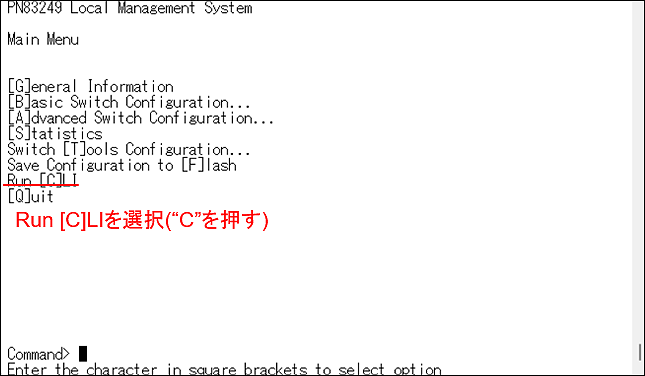

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

ポート25-26をアップリンク(Untag)としてインターネットマンション設定を有効にします。（XGシリーズ：port25,26）
※eGシリーズはport24

XG-M24TPoE+(config)# internet mansion 25,26
This command will remove all VLANs and Port Groups,
and the PVID of all ports will be VLAN 1. [Y/N]: y　　　　　　←こちらの2行はeGシリーズのみ
XG-M24TPoE+(config)# exit
XG-M24TPoE+#

手順5.

設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

サンプルコンフィグ（XG-M24TPoE+）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG）
