MNOシリーズ　VLAN設定手順

はじめに

この設定例では、MNOシリーズのVLAN設定について説明します。

対象機種

対象機種

VLANの概要

VLANは、ネットワークの仮想的なグループ分けができる機能です。
詳細はこちら

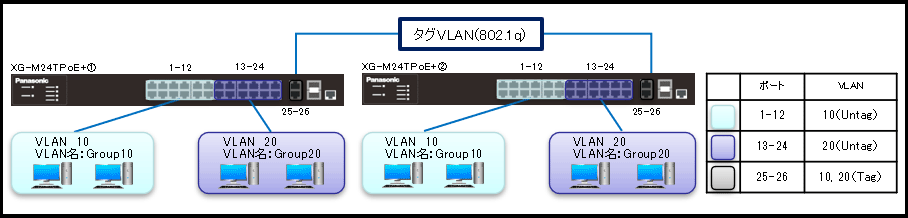

構成例

解説

XG-M24TPoE+をVLAN10とVLAN20にネットワーク分割します。
ポート1-24はUntag（アクセスポート）、ポート25-26はTag（トランクポート）とします。
VLAN10同士、VLAN20同士は通信可、VLAN10とVLAN20間は通信不可となります。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
VLAN	VLAN作成	(config)#	interface vlan<vlan-id>	vlan1
	VLANメンバー設定	(config-if)#	member <port-list>	-
	VLAN名設定（任意）	(config-if)#	name <name>	-
	PVID設定	(config-if)#	pvid <vlan-id>	pvid 1
	確認コマンド	#	show vlan { all \| <vlan-id-list> }	-

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

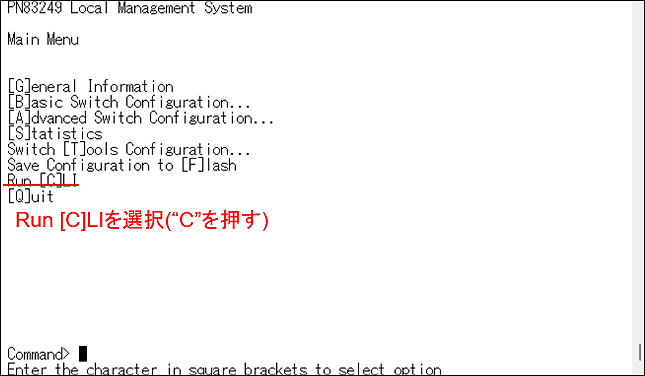

Main MenuからRun [C]LI→ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XG-M24TPoE+> enable
XG-M24TPoE+# configure
XG-M24TPoE+(config)#

手順4.

XG-M24TPoE+①にVLAN10とVLAN20を作成します。（VLAN10：ポート1-12,25-26、VLAN20：ポート13-26）
※eGシリーズはVLAN10：ポート1-12,23-24、VLAN20：ポート13-24

XG-M24TPoE+(config)# interface vlan10
XG-M24TPoE+(config-if)# member 1-12,25-26
XG-M24TPoE+(config-if)# name Group10
XG-M24TPoE+(config-if)# interface vlan20
XG-M24TPoE+(config-if)# member 13-26
XG-M24TPoE+(config-if)# name Group20
XG-M24TPoE+(config-if)# exit
XG-M24TPoE+(config)#

手順5.

XG-M24TPoE+①のポート1-24をUntag（アクセスポート）にします。（範囲指定不可）
※eGシリーズは(config)# interface gi0/1-12とまとめて指定可能

XG-M24TPoE+(config)# interface gi0/1
XG-M24TPoE+(config-if)# pvid 10
XG-M24TPoE+(config-if)# interface gi0/2
XG-M24TPoE+(config-if)# pvid 10
～～～～～～～～～～～～～～～
XG-M24TPoE+(config-if)# interface gi0/13
XG-M24TPoE+(config-if)# pvid 20
XG-M24TPoE+(config-if)# interface gi0/14
XG-M24TPoE+(config-if)# pvid 20
～～～～～～～～～～～～～～～
XG-M24TPoE+(config-if)# interface gi0/24
XG-M24TPoE+(config-if)# pvid 20
XG-M24TPoE+(config-if)# end
XG-M24TPoE+#

手順6.

XG-M24TPoE+①の設定を保存します。

XG-M24TPoE+# copy running-config startup-config
Please wait a minute.

Save current state to startup config successfully!!

XG-M24TPoE+#

手順7.

XG-M24TPoE+②にVLANの設定を行います。（手順4-5と同様）

手順8.

XG-M24TPoE+②の設定を保存します。（手順6と同様）

サンプルコンフィグ（XG-M24TPoE+①,②）

サンプルコンフィグを開く

サンプルコンフィグ（Switch-M24eG①,②）
